EDP adalah antarmuka komunikasi untuk tampilan layar komputer. Resolusi komputer yang menggunakan antarmuka tampilan EDP akan lebih tinggi daripada antarmuka LVDS. Umumnya, layar definisi tinggi menggunakan antarmuka komunikasi ini, yang berarti Anda dapat menyadari apa yang Anda katakan"sudut pandang lebar"."Fungsi.
Baik eDP dan LVDS adalah antarmuka sinyal video yang digunakan untuk menghubungkan layar sentuh atau tampilan di komputer industri. Antarmuka LVDS menggunakan ayunan tegangan sangat rendah (sekitar 350mV) untuk mengirimkan data secara berbeda pada dua jejak PCB atau sepasang kabel seimbang, yaitu transmisi sinyal diferensial tegangan rendah. Ini adalah metode transmisi sinyal video digital yang dikembangkan untuk mengatasi kekurangan konsumsi daya tinggi dan interferensi elektromagnetik EMI yang besar saat mentransmisikan data laju bit tinggi pita lebar dalam mode level TTL. Komputer industri mengadopsi antarmuka keluaran LVDS, yang dapat membuat transmisi sinyal pada kecepatan beberapa ratus Mbit/s pada jalur PCB diferensial atau kabel seimbang. Karena mode penggerak tegangan rendah dan arus rendah, kebisingan rendah dan konsumsi daya rendah direalisasikan.
Antarmuka eDP adalah antarmuka digital sepenuhnya berdasarkan arsitektur dan protokol DisplayPort. Itu dapat menggunakan konektor yang lebih sederhana dan lebih sedikit pin untuk mengirimkan sinyal resolusi tinggi, dan dapat mengirimkan banyak data pada saat yang sama, sehingga tingkat transmisi jauh lebih tinggi. Di LVDS.
fitur antarmuka eDP:
1. Struktur paket mikro memungkinkan transmisi beberapa data secara simultan.
2. Tidak diperlukan rangkaian konversi LVDS, dan rangkaiannya sederhana.
3. EMI (interferensi elektromagnetik) yang lebih kecil dan fungsi perlindungan hak cipta yang kuat.
Ambil layar LCD berwarna 1920x1200, 24-bit sebagai contoh. Jika antarmuka LVDS digunakan, diperlukan 20 pasang jalur transmisi data; jika antarmuka eDP digunakan, hanya 4 pasang garis yang diperlukan. Dapat dilihat bahwa keunggulan antarmuka eDP cukup jelas, terutama pada layar definisi tinggi. Dalam beberapa tahun terakhir, untuk meningkatkan kecepatan transmisi data antara panel dan prosesor, sejumlah besar antarmuka eDP telah digunakan di komputer industri dan komputer tablet industri, dan antarmuka eDP dengan cepat menjadi antarmuka utama.

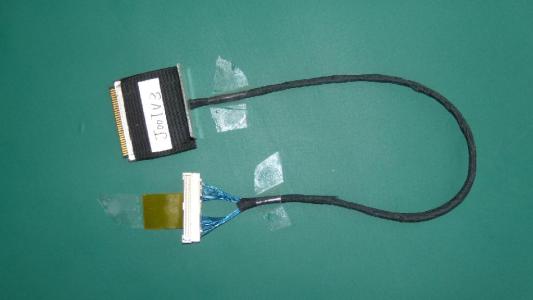

Kabel layar eDP mengacu pada kabel datar dengan nada kecil 0,3-0,5 untuk antarmuka layar, yang dibagi menjadi saluran tunggal dan saluran ganda. Kabel layar eDP umumnya 2 kelompok kabel bengkok, 3 kelompok kabel bengkok, 5 kelompok kabel bengkok, dan 8 kelompok kabel bengkok. Kabel layar eDP yang umum adalah 2 set kabel sinyal (kabel terdampar) dan 3 set kabel sinyal.
Kabel layar LVDS dibagi menjadi dua jenis: kabel definisi standar dan kabel definisi tinggi. Garis layar LVDS (garis HD) antarmuka layar adalah baris ganda 0,5 pitch, yaitu garis HD JAE FIRE51P. Kabel layar LVDS (kabel standar) berarti bahwa antarmuka layar adalah 1,0 pitch dan 1,25 pitch, dan terminal dirakit dengan memukau. Ada delapan garis umum dan delapan garis ganda. Sebagian besar dari delapan baris tunggal adalah FIX-30P, DF141.25-30P, dan delapan baris ganda sebagian besar adalah FIX-30Pin.
Jelajahi kemungkinan memutakhirkan X220/X230, atau laptop lain yang ada, ke panel resolusi lebih tinggi. Lagi pula, memutakhirkan layar bawaan laptop benar-benar berbeda dari memutakhirkan layar eksternal umum. Dalam banyak kasus, ini bukan masalah yang dapat diselesaikan hanya dengan mencolokkan kabel datar.
Yang pertama adalah keterbatasan fisik. Bagaimanapun, cangkang A (cangkang depan) dan cangkang B (bingkai layar) laptop berukuran tetap. Bagian dalam cangkang A juga harus mengakomodasi kabel datar, antena WLAN dan WWAN, lampu malam ThinkLight, dll., dan ruang internal digunakan. Ini telah mencapai ekstrem, dan tidak mungkin memasang panel LCD yang ukurannya lebih besar atau memiliki rasio panjang dan lebar yang salah. Oleh karena itu, LG LP129QE1-SPA1 yang sering ditanyakan (15:10 2560&TIMEs;1700 pada 12,9), karena ukuran yang lebih besar dan rasio aspek tidak memenuhi 16:9 dari panel asli, jika dipaksa untuk menginstal, batas atas dan bawah layar tidak akan macet. Masuk, jadi saya tidak bisa't mempertimbangkannya sama sekali.
Yang kedua adalah batasan BIOS. Jika layar laptop Anda adalah antarmuka LVDS Jepang, Anda harus memiliki BIOS yang sesuai untuk menggerakkan catu daya panel, mengeluarkan resolusi yang benar, dan seterusnya. Penggantian panel AFFS resolusi tinggi X60/X61 sebelumnya adalah contoh terbaik. Jika Anda memasang panel AFFS dengan resolusi yang sama dengan layar aslinya, Anda hanya perlu menemukan adaptor kabel datar dan memotong kuping kecil bingkai layar. Dua upaya ini sudah cukup. Jika Anda mengubah ke panel AFFS resolusi tinggi 1440×1050, Anda masih harus melalui langkah-langkah menyikat versi BIOS yang dimodifikasi. Jika tidak ada BOS yang didukung dengan benar, panel resolusi yang berbeda mungkin tidak berfungsi dengan baik.
Ambil panel resolusi X220/X230 asli 1366&TIMEs;768 sebagai contoh, hanya kabel datar LVDS saluran tunggal yang diperlukan untuk koneksi. Untuk mendukung panel LCD resolusi tinggi di atas 1440& Waktu; 900 (termasuk), kabel datar LVDS saluran ganda dengan 29 kabel harus digunakan, di mana 16 kabel digunakan untuk transmisi sinyal. (Catatan: 18-bit=panel 6-bit color depth x3, 24-bit=panel 8-bit color depth x3.)
